AIO는 콜드플레이트와 펌프, 튜브, 라디에이터, 팬을 하나로 묶은 밀폐 순환계다. 물이 열을 없애는 것이 아니라 CPU에서 라디에이터까지 옮기고, 마지막으로 팬이 그 열을 공기 중에 내보낸다. 성능은 라디에이터 크기와 두께, 팬, 펌프 유량, 케이스 흡배기가 함께 결정한다.
구성
- 일체형
- 콜드플레이트·펌프·튜브·라디에이터·팬을 묶은 밀폐 순환
- 역할
- 물이 열을 없애는 것이 아니라 CPU에서 라디에이터까지 옮긴다
- 성능 결정
- 라디에이터 크기·두께, 팬, 펌프 유량, 케이스 흡배기
배치
- 공기
- 라디에이터의 공기 공간이 펌프보다 높게 오도록 잡는다
- 튜브
- 꺾이거나 팬에 닿지 않게 하고 전면 장착 시 방향을 제품 구조에 맞춘다
- 연결
- 펌프와 팬을 각각 맞는 헤더에 연결하고 BIOS에서 회전 신호와 제어 방식을 확인
이상 신호
- 의심
- 급격한 과열과 이상 소음은 전원·배선·순환 상태를 함께 확인
- 즉시 중단
- 누수 흔적이 보이면 전원을 끊는다
- 금지
- 밀폐형 제품을 임의로 열거나 냉각수를 보충하지 않는다

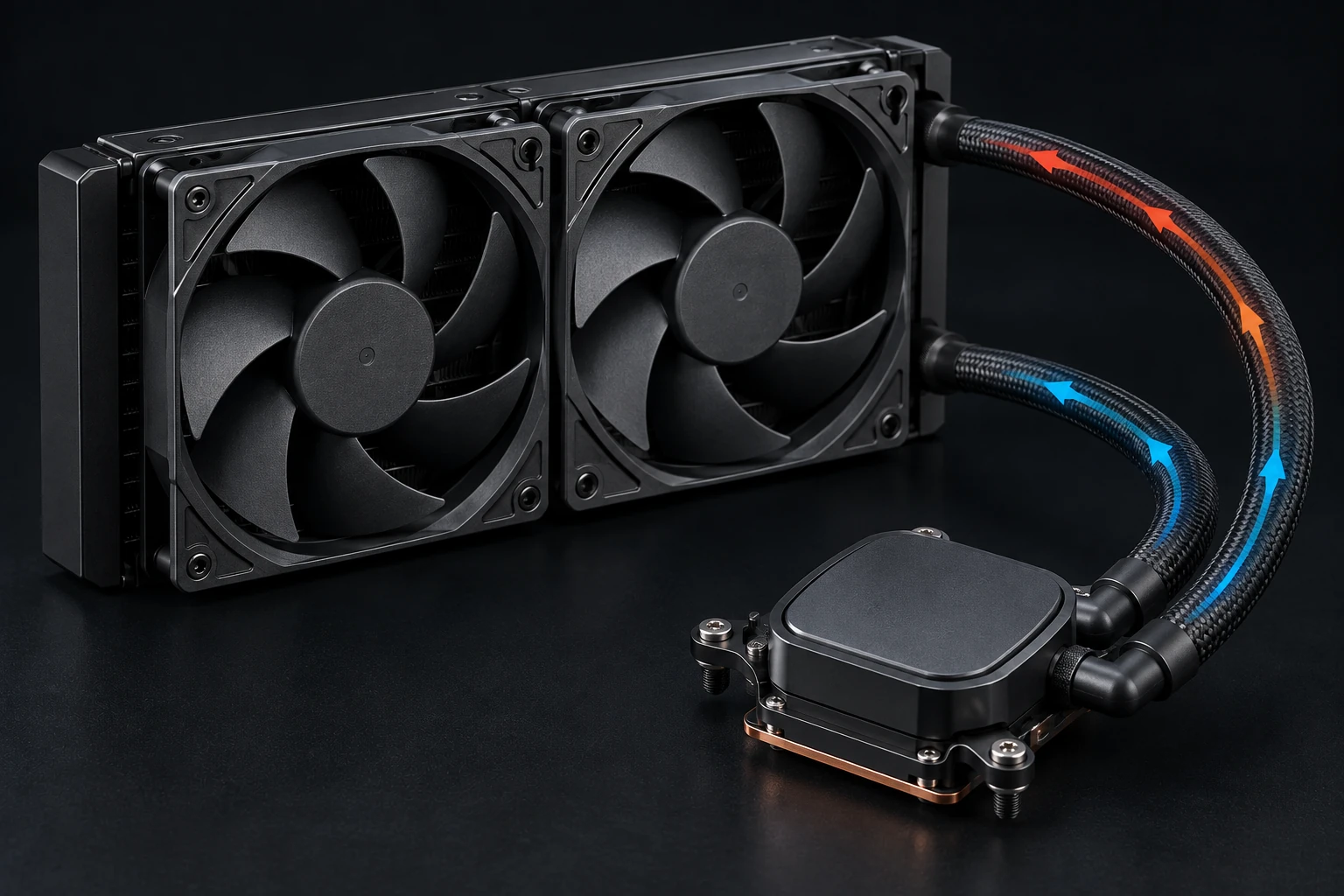

2×120mm 팬 라디에이터와 CPU 블록, 두 개의 튜브로 이루어진 폐회로 구조다. 실제 펌프 위치와 유로는 제품마다 다르다.
배치에서는 라디에이터의 공기 공간이 펌프보다 높게 오도록 잡으면 기포가 펌프에 머무를 가능성을 줄일 수 있다. 전면 장착에서 튜브가 위로 가는지 아래로 가는지는 제품 구조와 길이에 따라 판단한다. 튜브가 꺾이거나 팬에 닿지 않게 하고, 펌프와 팬은 각각 맞는 헤더에 연결한 뒤 BIOS에서 회전 신호와 제어 방식을 확인한다.
갑작스러운 온도 상승과 이상 소음은 장착 접촉이나 순환 이상을 의심하는 단서다. 튜브의 촉감이나 회전 신호 하나만으로 유량과 펌프 고장을 판별할 수는 없다. 누수 흔적이 보이면 즉시 전원을 끊는다. 밀폐형 제품을 임의로 열거나 냉각수를 보충하지 말고 제조사 보증 절차를 따른다.
전원·제어·회전수는 서로 다른 경로다
펌프 전력을 메인보드에서 받는 제품과 PSU의 SATA 전원에서 받는 제품은 연결 방식이 다르다. 보드로 가는 선이 RPM 보고만 담당하거나, 여러 모터를 하나의 PWM 신호로 제어하는 구조도 있다. 헤더 이름이 CPU_FAN이라고 해서 그 값이 반드시 라디에이터 팬 회전수인 것은 아니다. 해당 모델·리비전·연결 케이블의 설명서에서 어떤 모터의 회전수를 반환하는지 먼저 확인한다.
회전수가 보이지 않아도 온도가 정상이라면 미연결 모니터링 헤더와 별도 USB 모니터링 경로를 살핀다. 반대로 RPM이 표시되더라도 유량을 직접 측정한 값은 아니므로 순환과 냉각 성능이 보장되지는 않는다. 확인을 위해 부하를 계속 높이기보다 낮은 부하의 온도 추세와 배선을 먼저 대조한다.
