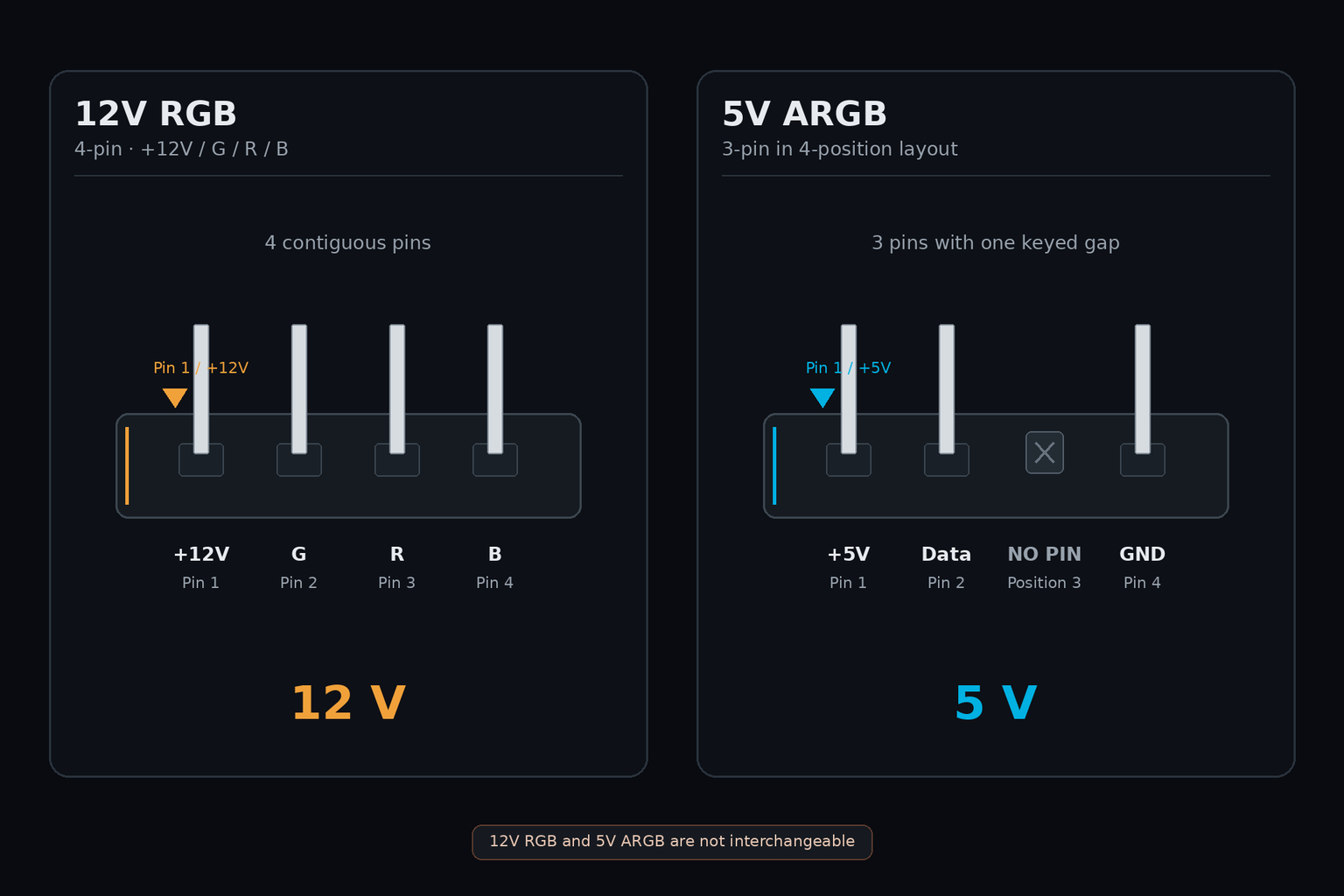

12V 4핀 RGB는 한 스트립의 LED가 모두 같은 색을 내도록 R·G·B 채널 전압을 조절한다. 5V 3핀 ARGB는 각 LED에 디지털 데이터를 보내 개별 색을 지정한다. 두 규격은 전압과 신호가 달라서 직접 호환되지 않는다.
12V RGB는 4핀에 R·G·B와 공통 전원을 쓰고, 5V ARGB는 3핀으로 데이터를 직렬 전송한다. 두 규격을 서로 바꿔 연결하면 조명 장치가 상할 수 있다.
메인보드 헤더나 전용 컨트롤러가 감당할 수 있는 최대 전류와 LED 개수 제한을 확인한다. 여러 장치를 이을 때는 전력은 SATA 전원 허브에서 받고 보드에는 데이터만 연결하는 구조가 흔하다. 같은 3핀이라도 제조사 전용 커넥터와 표준 ARGB가 다를 수 있으므로 핀 배열과 어댑터 방향을 본다.
조명 프로그램 여러 개가 같은 컨트롤러를 동시에 제어하면 색이 초기화되거나 깜박이고 장치가 인식되지 않을 수 있다. 하드웨어 연결을 먼저 확인한 뒤 제어 프로그램을 하나씩 추가한다. 연결은 전원을 끈 상태에서 하고, 5V ARGB를 12V RGB 헤더에 꽂지 않는다.
소프트웨어에 개별 장치가 안 보일 때
메인보드 ARGB 헤더에 직접 연결한 장치는 전용 USB 컨트롤러처럼 소프트웨어에 개별 장치로 열거되지 않을 수 있다. 케이블이 어떤 컨트롤러로 연결되는지부터 확인하고 그 컨트롤러를 지원하는 프로그램에서 설정한다. CORSAIR도 보드 ARGB·팬 헤더에만 연결된 장치는 iCUE에서 직접 감지·제어되지 않는다고 안내한다.
동일 신호를 병렬로 나누는 분배기는 같은 LED 위치에 같은 효과를 복제할 수 있다. 포트 수가 많다고 각 팬의 효과를 독립 지정할 수 있는 것은 아니므로 컨트롤러의 채널 구조를 확인한다.
