그래픽카드는 PCIe 슬롯에 꽂힌다고 설치가 끝나지 않는다. 길이와 실제 두께, 브래킷 높이, 무게, 보조전원과 케이블이 굽혀질 공간까지 케이스 안에서 받아들여야 한다. 특히 전면 라디에이터와 저장장치 케이지를 장착한 상태의 GPU 허용 길이를 확인해야 한다. 측판과 팬 흡기 사이도 좁으면 공기 흐름이 막히므로 간격을 남긴다.

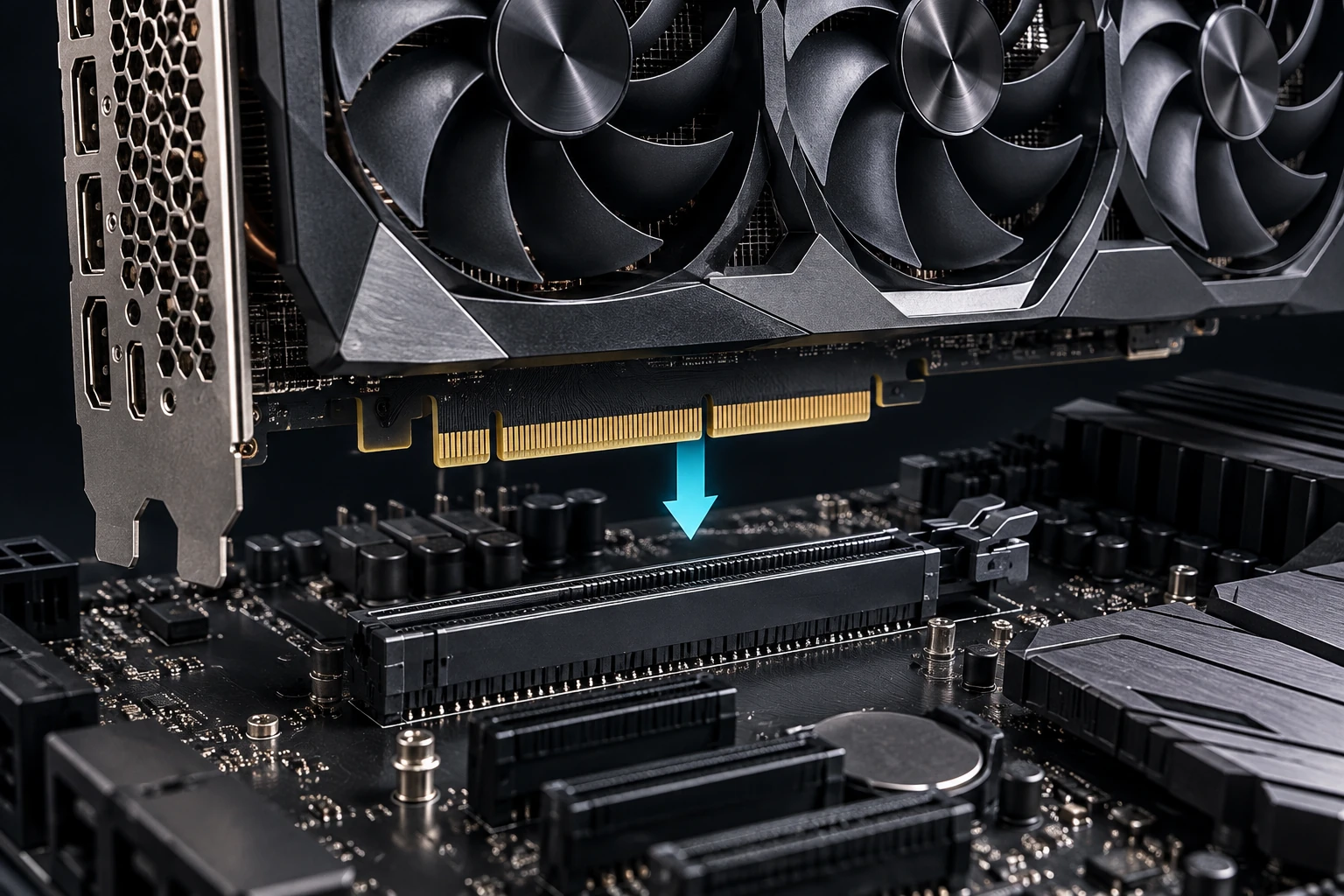

그래픽카드의 엣지 커넥터가 x16 슬롯과 래치에 맞물리는 장착 관계를 보여 준다. 슬롯 길이가 같아도 실제 배선된 Lane 수는 보드마다 다르다.
PSU는 총정격만으로 고르지 않는다. GPU가 실제로 요구하는 12V 출력과 커넥터 수, 순간 부하 대응까지 맞아야 한다. 12V-2x6 또는 여러 8핀을 쓸 때에는 제조사가 지정한 케이블 연결 방식을 따라야 전원 연결 조건을 그대로 지킬 수 있다. 모듈러 케이블은 다른 PSU 제품과 섞지 않는다.
카드가 무거우면 처짐을 막기 위해 지지대를 사용하되, 지지대가 하단 팬 흡기를 막지 않도록 둔다. 설치한 뒤에는 카드가 슬롯에 수평으로 완전히 들어갔는지와 슬롯 래치, 브래킷 나사가 고정됐는지 확인한다. 그래야 접촉 불량과 기구적 흔들림을 구분할 수 있다. 표시 문제가 생기면 라이저를 제거하고 메인보드 슬롯에 직접 꽂아 비교한다.
GPU·PSU·케이스 확인
- 1
카드 실측 길이·두께와 케이스 여유 대조
- 2
전원 커넥터 종류와 개수 확인
- 3
PSU 12V 출력과 순간 부하 대응 확인
- 4
전원 케이블 굽힘 공간과 측판 간섭 확인
- 5
지지대와 라이저 사용 여부 결정
- 6
장착 후 온도와 클럭을 같은 부하에서 확인
카드가 들어간 뒤 남는 조건
카드 길이는 브래킷부터 쿨러 끝까지, 폭은 전원 플러그와 케이블이 포함된 완성 상태로 대조한다. 측판을 닫기 위해 전원 커넥터를 비틀거나 억지로 눌러야 한다면 유효한 장착 공간이 부족한 구성이다.
라이저를 추가하면 슬롯의 PCIe 세대뿐 아니라 케이블이 감당하는 신호 조건까지 맞아야 한다. 직접 장착에서는 정상이고 라이저에서만 실패하면 라이저 케이블과 수직 GPU에서 경로를 분리한다. PSU 교체가 필요한 경우 PC 내부 전원 케이블의 모듈러 케이블 구분도 함께 적용한다.
